Насосное оборудование для взвешенных веществ

Насосы для взвешенных веществ представляют собой центробежные насосы, основная задача которых, осушение (дренаж) котлованов, траншей, откачка сточных вод и перекачивание загрязнённых жидкостей. Ряд зарубежных специалистов, вследствие этого, называют их «дренажные».
Среди заруженых аналогов насосного оборудования для взвешенных веществ можно отметить дренажные насосы концерна Grundfos и компании Wilo для промышленного и бытового назначения, укомплектованные погружными одно- или трехфазными электродвигателями: насосы grundfos серий EF и DP для перекачивания жидкостей с загрязнениями и насосы wilo серии Wilo-drain.

В связи с различными требованиями, предъявляемыми к насосу Гном, перекачивающему жидкости разной степени загрязнения и в разнообразных условиях, он выпускается нескольких конструктивного исполнения.
Дренажные насосы типа ГНОМ - моноблочные переносные погружные центробежные насосы.
Насосы Гном нашли широкое применение при откачивании гравийно-глинистых и грунтовых вод из котлованов, траншей, зумпфов и др. в промышленном и гражданском строительстве, при эксплуатации гидросооружений, метрополитенов и шахт, а также в сельском хозяйстве для орошения и осушения.
Дренажные насосы Гном имеют встроенные, и как правило, герметизированные асинхронные электродвигатели.
Перекачиваемая среда насоса Гном - загрязненная вода температурой до 35 °С, с индексом "Т" (ГНОМ...Т) - до 60 °С), с содержанием механических примесей (песок, цемент, глина) массовой концентрацией до 10%, размером частиц до 5мм.
Насос Гном устанавливают вертикально на дно котлованов и траншей. Он может работать при полном или частичном погружении в откачиваемую жидкость, при подпоре величиной не менее расстояния от середины входных кромок рабочего колеса до верхней кромки всасывающей сетки.
Насосы ГНОМ не могут работать "всухую", без охлаждения откачиваемой жидкостью. При такой эксплутации возможен преждевременный выход их из строя.
Насосы типа Гном выпускаются как с рубашкой охлаждения, так и без неё. В качестве охлаждающей среды используется перекачиваемая среда.
Материалы исполнения дренажных насосов типа Гном:
- рабочее колесо: чугун СЧ 15, сталь - 10ХГСНЛ;
- отвод: полимерный пластик, износостойкая резина;
- корпусные детали: сплав АЛ9, сталь 20Х13Л;
- вал: сталь 20Х13.
Уплотнение вала насоса Гном - торцовое или двойное торцовое в масляной камере.
Насос Гном имеет, как правило, рабочее колесо открытого типа.
Напорный патрубок может быть расположен в нижней части насоса, так называемый «нижний излив» (насос Гном без рубашки охлаждения), а может располагаться в верхней части насоса, так называемый «верхний излив» (насос с рубашкой охлаждения).

Условное обозначение насоса ГНОМ:
Г - для грязной воды;
Н - насос;
О - одноступенчатый;
М - моноблочный.
Цифры после букв - подача, м3/час;
цифры после тире - напор, м;
Ех - взрывобезопасное исполнение или
В2ТЗ - категория и группа взрывоопасной смеси.
В стандартной комплектации насос Гном поставляется без шланга.
На следующих страницах представлены:
Технические правила - Эксплуатация насосов Гном и
Подбор насоса погружного типа Гном.


Область применения дренажных насосов типа Гном: водоснабжение чистой водой, перекачивание загрязненных и сточных вод, строительные и дренажные работы.

Дренажные насосы Гном и их основные детали представлены в рисунках 1 и 2
(рис.1- с рубашкой охлаждения, рис.2- без рубашки охлаждения).

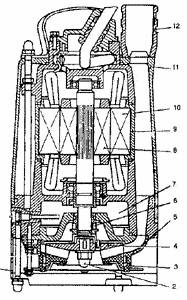

Рис. 1. Детали дренажного насоса Гном с рубашкой охлаждения:
1 - приемная сетка, 2 - гайка рабочего колеса, 3 - установочно-подвижной диск,
4 - рабочее колесо, 5 - направляющий аппарат, 6 - узел уплотнений, 7 - картер масляный, 8 - ротор, 9 - гильза, 10 - статор, 11 - рубашка, 12 - напорный патрубок

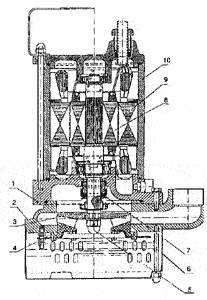

Рис. 2. Детали дренажного насоса без рубашки охлаждения:
1 - крышка верхняя, 2 - улитка, 3 - рабочее колесо, 4 - установочно-подвижной диск,
5 - гайка рабочего колеса, 6 - сетка приемная, 7 - узел уплотнений, 8 - ротор, 9 - статор, 10 - гильза
